AQ-Baureihe
Kompressoren => Ölfreie Schraubenkompressoren => AQ-Baureihe => Strömungsdiagramm

Strömungsdiagramm

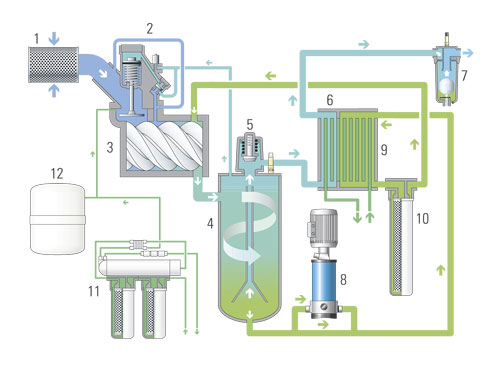

Luft-/Wasser-Fließschema, AQ
AQ-Baureihe Strömungsdiagramm
1. Luftansaugfilter 7. Wasserabscheider
2. Lufteinlassventil 8. Wasserpumpe
3. Kompressorelement 9. Wasserkühler
4. Abscheiderbehälter 10. Systemwasserfilter
5. Mindestdruckventil 11. Umkehrosmosefilter
6. Nachkühler 12. Speicherbehälter
