ZT 15-45 und ZT 37 / 50 VSD
Kompressoren => Ölfreie Drehzahnkompressoren => ZT-Baureihe => Strömungsdiagramm

Strömungsdiagramm

ZT-Baureihe Strömungsdiagramm

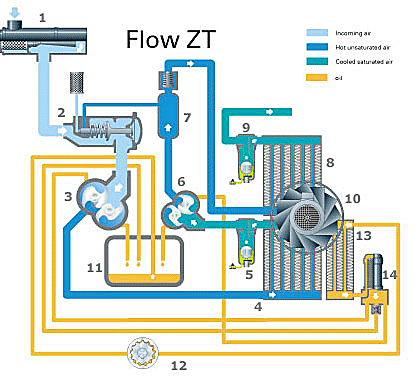

Der Luft- und Ölkreis des Kompressors ist klar erkennbar. Wichtige Merkmale:

  • Öl wird nur zur Schmierung des Antriebs verwendet und gelangt nicht in den Verdichtungsraum.

  • Der Wasserabscheider entzieht Feuchtigkeit nach der ersten und der zweiten Verdichtungsstufe und nach der Kühlung.



Luftkreis Ölkreis
1. Luftansaugfilter 11. Ölbehälter
2. Lufteinlassventil 12. Ölpumpe
3. Niedrigdruckkompressorelement 13. Ölkühler
4. Zwischenkühler 14. Ölfilter
5. Wasserabscheider (Zwischenkühler)
6. Hochdruckkompressorelement
7. Pulsationsdämpfer
8. Nachkühler
9. WSD-Wasserabscheider
10. Axialkühllüfter
