 Produkt-Homepage    Röntgenansicht    Technische Daten    Optionen    Strömungsdiagramm    Verdichtungsprinzip    Elektronikon

GA 5-11C
Kompressoren => Ölgeschmierte Schraubenkompressoren => GA 5-11C => Strömungsdiagramm

Strömungsdiagramm

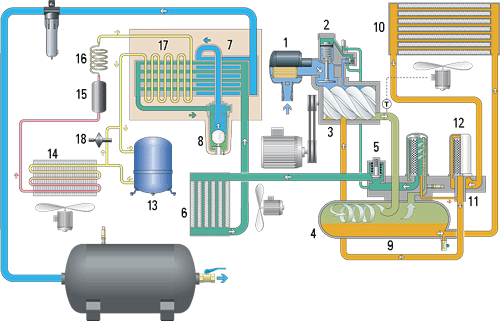

GA 5-11C Full Feature-Flussdiagramm
GA 5-11C Full Feature-Flussdiagramm



Luftkreis Ölkreis Kältemittelkreis
1. Luftansaugfilter 9. Ölbehälter 13. Kältemittelkompressor
2. Luftansaugventil 10. Ölkühler 14. Kondensator
3. Verdichtungselement 11. Ölfiltergehäuse 15. Trockner/Filter für flüssiges Kältemittel
4. Ölabscheiderelement 12. Ölfilter 16. Kapillarrohr
5. Mindestdruckventil   17. Verdampfer
6. Nachkühler   18. Bypassventil für heißes Gas
7. Luft/Luft-Wärmeaustauscher
8. Wasserabscheider mit Ablass



Druckluftaufbereitung

Qualitätsluft:
Druckluftaufbereitung
A
B
C
D
E
F
Feuchte Luft
Schraubenelement
Nachkühler
Trockner und Filter
Luftsystem
Öl/Wasser-Abscheider


Kapazität: 50 l/s Luft

1
2
3
4
5
70 l Wasser/Tag
70 l Wasser/Tag
47 l Wasser/Tag
23 l Wasser/Tag
20 l Wasser/Tag

Durch Feuchtigkeit, Schmutzpartikel und Aerosole in der Druckluft können pneumatische Geräte Schaden nehmen und Produkte verderben. Trockene und saubere Druckluft hält den Produktionsbetrieb reibungslos in Gang. In die Full Feature-Version der Produktreihe GA 5-11C ist ein Trockner integriert, der das umweltfreundliche Kältemittel R134a verwendet. Wenn Sie die optionalen Filtersätze (DD) verwenden, liefern diese Komponenten saubere und trockene Druckluft entsprechend ISO 8573-1 Klasse 1,4.1.

Der Ölgehalt des Kondensates muss unter den gesetzlichen Höchstwert gesenkt werden Mit dem optionalen OSD Öl/Wasser-Abscheider wird eine höhere Kondensatqualität als die gesetzlich vorgeschriebene erreicht, und die Entsorgung von ölverschmutztem Kondensat ist kein Problem.
